Raspberry π + Hifiberry

D.I.Y.  |    27/04/2014   |   1529 hits   |   J. Ricardo Simões Rodrigues

Há algum tempo procuro por uma solução compacta para reprodução de áudio digital, já que arquivos digitais são muito convenientes e oferecem excelente qualidade quando comparados aos originais em CD. Dessa forma, todos meus CDs possuem um backup em FLAC armazenada num servidor doméstico e buscava uma solução para executá-los com qualidade.

Essa é minha experiência com a plaquinha Raspberry π e um DAC I2S.

O DAC I2S é baseado no PCMPCM5102A da Texas Instruments, suportando 32 bits, taxas até 382kHz e saída em 2VRMS.

Na parte superior da imagem o conector macho GPIO do RPI (P1) e logo abaixo o conector P5 de oito pinos para o bus I2S. Os RPIs mais antigos não possuem esse bus.

Visão geral da parte de baixo do PI, com o P5 na parte inferior esquerda.

O Hifiberry pode ser instalado na parte de baixo do PI, bastando soldar o header P5 invertido.

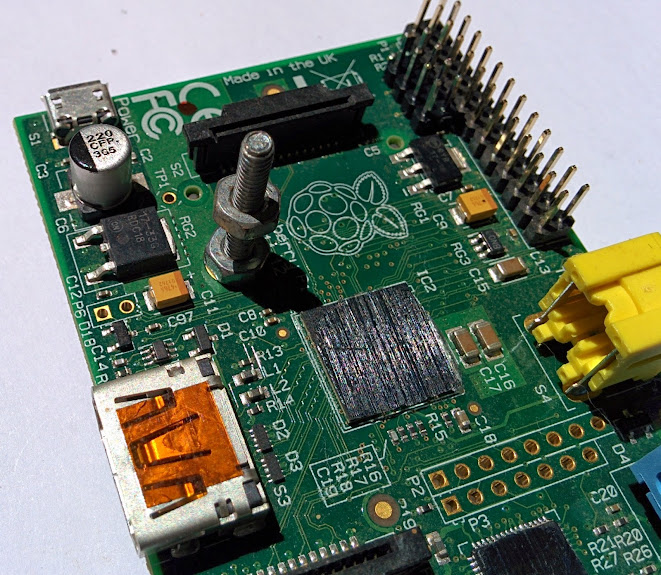

Visão geral da face superior do RPI com P5 já soldado.

O parafuso de 3mm de diâmetro e 20mm de comprimento foi colocado para melhorar a fixação do Hifiberry, evitando que ficasse apenas nos conectores.

Na compra do Hifiberry é possível adicionar um espaçador de nylon para essa função.

Parte superior do Hifiberry (http://www.hifiberry.com/dac). Lado direito mostra a solda dos conectores fêmea GPIO e P5 (I2S, 8 pinos).

Além deles, soldei também os três pinos de saída (out), pois não pretendo colocar conectores RCA diretamente na placa, outro conector 8 pinos macho para o bus I2S e os dois pinos de 5V para quando montar uma fonte.

Além da possibilidade de se poder soldar os RCA na placa, há espaço para montagem de um p2 de 3,5mm para PCB. Esses acessórios (RCA, p2) podem ser escolhidos na hora da compra.

O software utilizado no player é o http://www.raspyfi.com/

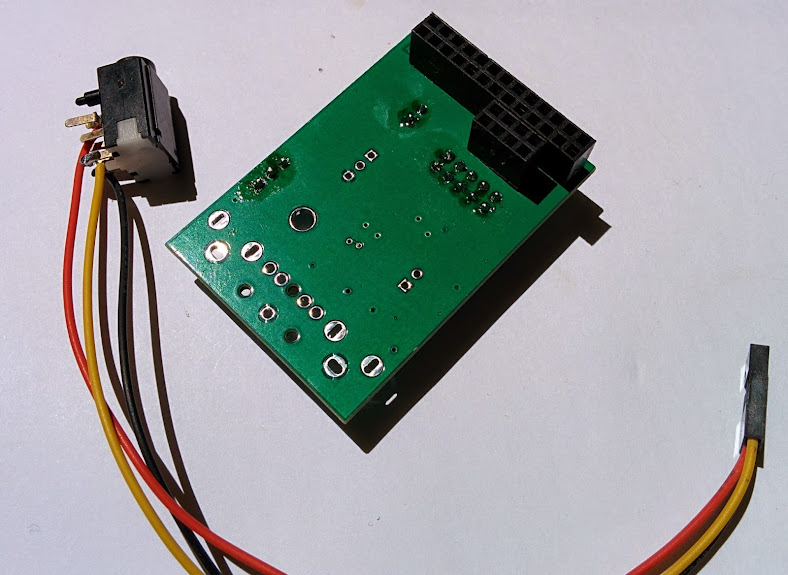

Verso do Hifiberry com os conectores fêmea já soldados (GPIO e I2S).

Também o cabo de áudio analógico com um p2 estéreo de 3,5mm.

Hifiberry já conectado ao RPI.

Aqui já com a porca de 3mm presa e com o cabo de saída de áudio analógico conectado.

Essa saída alimentou bem meu fone de ouvido AKG 414P (32Ohms).

Última edição concluída em 27/04/2014 por J. Ricardo Simões Rodrigues.
